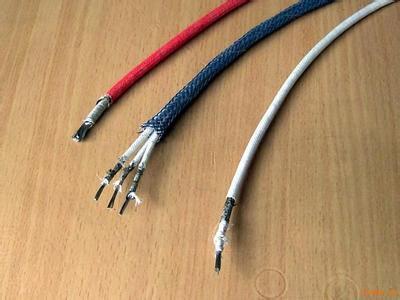

详细说明：
执行标准
本产品技术指标符合IEC584-3、GB/T4989-1994标准
产品用途
补偿导线、补偿电缆与热电偶配套，用于电力、冶金、石油、化工、轻纺等厂矿及科研部门中的温度测量和控制系统
使用特性
工作温度：耐热级：最高200℃和260℃
普通级：最高70℃和105℃
最低环境温度：氟塑料绝缘和护套线缆：固定敷设-60℃
非固定敷设-20℃
最小弯曲半径：聚氯乙烯绝缘和护套非铠装线缆不小于电缆外径的6倍，氟塑料绝缘和护套非铠装线缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍.
主要技术指标
表1 热电动势及允差
| 型号 | 热电动势及允差 | |||||
| 热电动势 （MV） | 100℃ | 热电动势 （MV） | 200℃ | |||
| 允差 | 允差 | |||||
| 普通级 | 精密级 | 普通级 | 精密级 | |||
| SC | 0.645 | ±60μV(±5℃) | ±30μV(±2.5℃) | 1.440 | ±60μV(±5℃) | |
| KCB | 4.095 | ±100μV(±2.5℃) | ±60μV(±1.5℃) | |||
| KCA KX | 4.095 | ±100μV(±2.5℃) | ±60μV(±1.5℃) | 8.137 | ±100μV(±2.5℃) | ±60μV(±1.5℃) |
| EX | 6.317 | ±200μV(±2.5℃) | ±120μV(±1.5℃) | 13.419 | ±200μV(±2.5℃) | ±120μV(±1.5℃) |
| NC | 2.774 | ±100μV(±2.5℃) | ±60μV(±1.5℃) | 5.912 | ±100μV(±2.5℃) | ±60μV(±1.5℃) |
| JX | 5.268 | ±140μV(±2.5℃) | ±85μV(±1.5℃) | 10.777 | ±140μV(±2.5℃) | ±85μV(±1.5℃) |
| TX | 4.277 | ±60μV(±1.0℃) | ±30μV(±0.5℃) | 9.286 | ±90μV(±1.5℃ | ±48μV(±0.8℃) |
表2 其他技术参数
| 分类 | 20℃时最小绝缘电阻MΩ.km | 耐电压试验 | 电缆线对数 |
| 一般用 | 25 | 1000V/1min | 1-19对 |
| 耐热用 | 500 | 1000V/1min | 1-19对 |
型号及名称
| 型 号 | 产 品 名 称 |
| KX-VV | 聚氯乙烯绝缘和护套普通级K分度热电偶用补偿导线 |
| KX-VPV | 聚氯乙烯绝缘和护套铜丝编织屏蔽普通级K分度热电偶用屏蔽补偿导线 |
| KX-FF | 氟塑料绝缘和护套普通级K分度电偶用补偿导线 |
| KX-FP 1F | 氟塑料绝缘和护套镀锡铜丝编织屏蔽普通级K分度电偶用补偿导线 |
| KXA-VV | 氟塑料乙烯和护套精密级K分度电偶用补偿导线 |
| KXA-VPV | 氟塑料乙烯和护套镀锡铜丝编织屏蔽精密级K分度电偶用补偿导线 |
| KXA-FF | 氟塑料绝缘和护套精密级K分度电偶用补偿导线 |
| KXA-FP 1F | 氟塑料绝缘和护套镀锡铜丝编织屏蔽精密级K分度电偶用补偿导线 |
| KX-VV | 聚氯乙烯绝缘对绞聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
| KX-VPV | 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚乙烯护套普通级K分度热电偶用补偿电缆 |
| KX-VPVP | 聚氯乙烯绝缘对绞铜丝编织分屏总屏蔽聚乙烯护套普通级K分度热电偶用补偿电缆 |
| KX-VVP | 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚乙烯护套普通级K分度热电偶用补偿电缆 |
| KXA-VV | 聚氯乙烯绝缘对绞聚氯乙烯护套精密级K分度热电偶用补偿电缆 |
| KXA-VPV | 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚乙烯护套精密级K分度热电偶用补偿电缆 |
| KXA-VPVP | 聚氯乙烯绝缘对绞铜丝编织分屏总屏蔽聚乙烯护套精密级K分度热电偶用补偿电缆 |
| KXA-VVP | 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚乙烯护套精密级K分度热电偶用补偿电缆 |
| KX-VP3V | 聚氯乙烯绝缘对绞铝/塑复合带分屏蔽聚乙烯护套普通级K分度热电偶用补偿电缆 |
| KXA-VP3VP3 | 聚氯乙烯绝缘对绞铝/塑复合带分屏及总屏蔽聚乙烯护套普通级K分度热电偶用补偿电缆 |
| KX-VVP3 | 聚氯乙烯绝缘对绞铝/塑复合带总屏蔽聚乙烯护套精密级K分度热电偶用补偿电缆 |
| KXA-VP3VP3 | 聚氯乙烯绝缘对绞铝/塑复合带总屏及总屏蔽聚乙烯护套精密级K分度热电偶用补偿电缆 |
| KXA-VVP3 | 聚氯乙烯绝缘对绞铝/塑复合膜总屏蔽聚乙烯护套精密级K分度热电偶用补偿电缆 |
| KX-FF | 氟塑料绝缘对绞氟塑料护套普通级K分度热电偶用补偿电缆 |
| KX-FP1F | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆 |
| KX-FP1FP | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽及总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆 |
| KX-FFP1 | 氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆 |
| KXA-FF | 氟塑料绝缘对绞氯塑料护套精密级K分度热电偶补偿电缆 |
| KXA-FPIF | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽氯塑料护套精密级K分度热电偶补偿电缆 |
| KXA-FP1FP1 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽及总并蔽氯塑料护套精密级K分度热电偶补偿电缆 |
| KXA-FFP1 | 氟塑料绝缘对绞镀锡铜丝编织总屏蔽氯塑料护套精密级K分度热电偶补偿电缆 |
| KX-FV | 氟塑料绝缘对绞聚氯乙烯护套普通级K分度热电偶补偿电缆 |
| KXF-P1V | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽聚氯乙烯护套普通级K分度热电偶补偿电缆 |
| KX-FP1VP1 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽及总屏蔽聚氯乙烯护套普通级K分度热电偶补偿电缆 |
| KX—FVPl | 氟塑料绝缘对绞镀锡铜丝编织总屏蔽聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
| KXA-FV | 氟塑料绝缘对绞聚氯乙烯护套精密级K分度热电偶用补偿电缆 |
| FXA-FPIV | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽聚氯乙烯护套精密级K分度热电偶用补偿电缆 |
| KXA—FPIFPI | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽及总屏蔽聚氯乙烯护套精密级K分度热电偶用补偿电缆 |
| KXA—FVP 1 | 氟塑料绝缘对绞镀锡铜丝编织总屏蔽聚氯乙烯护套精密级K分度热电偶用补偿电缆 |
| KX—GSYVRP | 聚乙烯绝缘聚氯乙烯护套镀锡铜丝编织屏蔽补偿电缆(本安型) |
| ZX—GSYVRP | 聚乙烯绝缘聚氯乙烯护套镀锡铜丝编织屏蔽补偿电缆(本安型) |
| 说明：其他型号补偿导线EX SC KC NC TX JX需改写型号的第一项如Ex FF EX—Fv等。 本 厂 高 温 补 偿 电 缆 选 用 进 口 氟塑 料 采 用 整 体 连 续 挤 出 工 艺 ，具 有 很 好 的 电 性 能 和 耐 酸 碱 油水性能。 | |
交货长度
10对及以下一般用补偿电缆1000米，高温用补偿电缆500米；10对以上一般用补偿电缆500米，高温用补偿电缆500米。允许一定数量的短段交货，但数量不超过交货总量的6%。如有特殊要求，供需双方可另行协商。
